網線常用的主要為cat5e和cat6即五類線和六類線。以及七類線等。五類線就可以傳輸千兆網絡只是傳輸質量沒有六類七類的高和穩定。六類線的抗干擾性和穩定性會更好一些。
如何區分百兆網線和千兆網線？
1、網線的分類
首先看下面一張圖，黃色背景標注的目前最常用的網線。從這張圖可以明顯的看出：百兆網線就是符合CAT5標準的網線，千兆網線就是符合CAT5e標準以上的網線。
2、如何區分百兆網線和千兆網線
從標識上區分

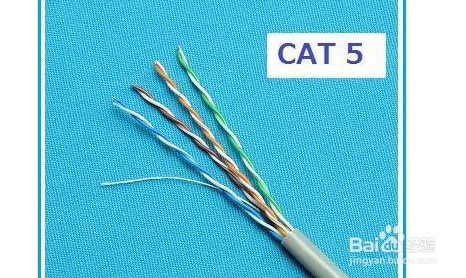

5類網線，下圖顯示的是CAT5標準的網線，在網線的外皮上應該有CAT5的標識，這類網線只支持百兆的網速
3、超5類網線，下圖標識CAT5e的就是符合CAT5e標準的網線，超5類網線具有衰減小，串擾少的特點，這類網線可以支持千兆的網速，但是距離沒有符合CAT6標準的網線長。

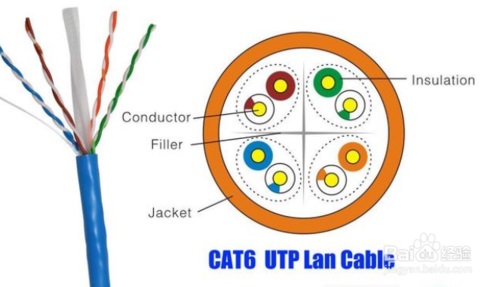

4、6類網線，下圖顯示的符合CAT6標準的網線，可以提供2倍于超五類網線，并且具有更小的串擾，回波損耗方面也要好很多，傳輸性能遠高于超5類標準。CAT6網線很多由十字骨架，是為了減少串擾等，具有更好的性能。但是有的6類網線并沒有十字骨架，但是也符合CAT6的標準。

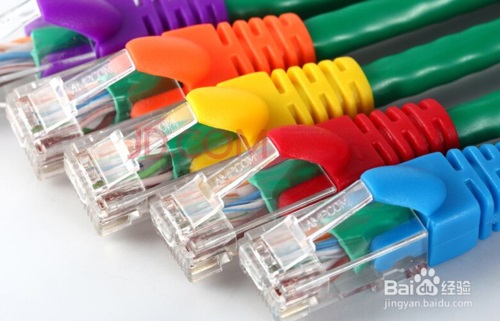

5、下圖顯示了各類網線外觀上的區別，數字越高，速率越高，成本越高，線纜越粗。
6、總結
根據上述內容，家庭網絡布線，最好使用超5類標準以上的網線，建議使用6類網線，可以達到更好的性能。
千兆網線和萬兆網線有什么區別？
千兆網線一般指的是六類線（超六類線也用于千兆網絡，是六類線的改進版），其最明顯的特征是網線中間有個十字龍骨來分離四對雙絞線。超六類也叫6A，能支持萬兆上網(10Gbps)。六類線最高只能支持千兆(1Gbps)。
萬兆網線是七類線，其最主要的特征是每對雙絞線都帶有屏蔽層，是對對屏蔽。當然，網線外皮都有標識。七類線只有屏蔽線，且每個線對都有一層屏蔽，整根線外層再有一層屏蔽。支持千兆 / 萬兆以太網。
千兆網線是六類線，萬兆網絡線是七類線，線的類別是按線的粗細來劃分的。
2.千兆最明顯的特征是網線中間有個十字龍骨來分離四對雙絞線。萬兆最主要的特征是每對雙絞線都帶有屏蔽層，是對對屏蔽。
3.千兆最大能達到500MHZ，是六類網線的兩倍以上。萬兆支持千兆 / 萬兆以太網。
其它：
三類線的標識是“CAT3”，帶寬10M，適用于十兆網基本已淘汰；
五類線的標識是“CAT5”，帶寬100M ，適用于百兆以下的網；
超五類線的標識是“CAT5E”，帶寬155M，是主流產品；
六類線的標識是“ CAT6”，帶寬250M，用于架設千兆網。
除了假線外，市面上有很多用三類線冒充五類線、超五類線的情況。
下面是網線的鑒別方法：
1.三類線里的線是二對四根，五類線里的線是四對八根。
2.真線的外膠皮不易燃燒，而假線的外膠皮大部分是易燃的。
3.假線在較高溫下（40℃以上）外膠皮會變軟，真的不會。
4.真線內部的銅芯用料較純，比較軟、有韌性而且不易被拉斷。
5.網線的扭繞方向是逆時針扭繞而不是順時針繞的。順時針繞會對速度和傳輸距離有影響。
|
